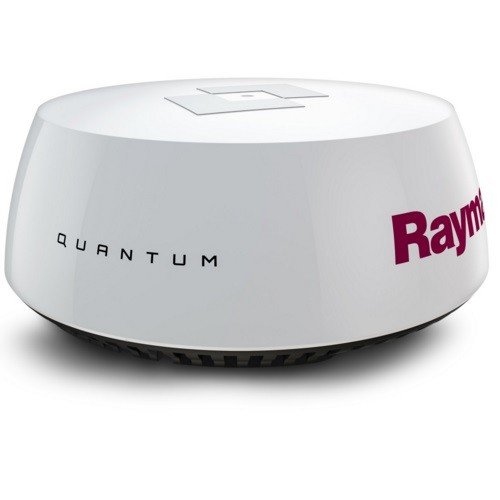

Raymarine Quantum Q24C con Cavo Dati
Il radar Quantum Raymarine, realizzato da FLIR, rappresenta la nuova generazione di radar marini dotati di tecnologia a compressione d'impulsi CHIRP.
Il radar Quantum stabilisce un nuovo standard per radar compatti allo stato solido e fornisce un imaging di livello superiore, sia a lungo che a brevissimo raggio. Il Wi-Fi integrato e la sezione di cavo inferiore semplificano l’installazione, mentre il nuovo design, dal peso minore e con una maggiore efficienza energetica, riduce le emissioni a vantaggio della sicurezza e consente un consumo energetico notevolmente ridotto.
Imaging radar di qualità superiore
L'esclusiva tecnologia avanzata di separazione del bersaglio ATX™ di FLIR visualizza target come barche, punti di riferimento, scogli, boe e celle meteorologiche offrendo una risoluzione e una qualità di separazione impareggiabili.
Compressione di impulsi CHIRP
- Eccellente individuazione a corto raggio e maggior dettaglio dei bersagli con un cono d'ombra di soli 6 m
- La compressione d'impulsi CHIRP consente di concentrare una quantità di energia maggiore su ciascun bersaglio, garantendo immagini di qualità superiore a distanze maggiori
Rilevamento dei bersagli piccoli
La tecnologia a compressione di impulsi CHIRP di Quantum identifica i bersagli piccoli, appena visibili, anche quando posizionati nelle vicinanze di echi forti.
Visione immediata
La tecnologia a stato solido Quantum è pronta all'uso in pochi secondi, senza nessun lungo periodo di avviamento.
Installazione semplificata
- Semplice connessione Wi-Fi tra Quantum e qualsiasi display multifunzione dotato di Raymarine LightHouse II
- Il diametro ridotto del cavo di alimentazione di Quantum ne permette l'installazione in spazi limitati
- Facile da aggiornare – Le viti di Quantum sono disposte come nei radar di vecchia generazione. Il cavo adattatore opzionale di Quantum elimina la necessità di effettuare il passaggio di nuovi cavi
Design leggero ad alta efficienza energetica
- Pesa il 50% in meno rispetto ai radar magnetron tradizionali
- Emissioni sicure grazie al trasmettitore radar a stato solido a ridotto consumo energetico di Quantum
- Consumo energetico estremamente ridotto (17 watt in trasmissione e 7 watt in standby)
- Maggiore durata della batteria dell'imbarcazione durante la navigazione a vela
| Tensione di alimentazione | 12 o 24 Vcc (Min: 10,8 V, Max: 31,2 V) |
| Connessione in rete | Wi-Fi o Ethernet via cavo (RayNet) |
| Tipo di antenna | Array di patch |
| Consumi | In trasmissione 17 W; in attesa 7 W; in sospensione 2 W |
| Portata | Da 1/16 a 24 miglia nautiche |
| Frequenza di trasmissione | Da 9354 a 9446 MHz |
| Potenza di uscita di picco | 20 W |
| Duplexer | Circolatore |
| Ampiezza impulsi (3 dB) | Da 40 ns a 14,7 μs |
| Lunghezze CHIRP | Da 400 ns a 20 μs |
| Larghezza di banda CHIRP | Fino a 32 MHz |
| Larghezza di banda IF | 26 MHz |
| Rumore | Meno di 4 dB |
| Max. Intervallo portata | Da 1/16 a 24 miglia nautiche |
| Ampiezza fascio (nominale) | 4,9º orizzontale e 20º verticale |
| Polarizzazione | Orizzontale |
| Impermeabilità | IPX6 |
| Peso | 5,6 kg (12,3 libb.) |
